本方案以如下标准为依据进行企划：
制造标准:
GB/T16826-2008《电液伺服万能试验机》
GB/T2611—2007《试验机通用技术要求》
JJG139—1999 《拉力、压力和万能试验机》
GB/T3722-92《液压式压力试验机》
JJG157-2008《拉力、压力和万能材料试验机检定要求》
GB/T228.1-2010《金属材料室温拉伸试验》
一、产品使用范围
1.本机用于检测钢绞线、锚链、导轨、输送带、电线电缆、安全带、绝缘梯，等成品力学性能试验。满足GB/T8358-2014，GB/T8918-2006,GB/T20118-2017等标准；
可分别进行：
极限抗拉试验
力保载试验
变形保载试验
2.本产品还能进行安全带，绝缘梯，金属链，尼龙绳，吊装带型等国家标准所规定的所有试验；
3在土木工程领域，针对桥、梁、柱混凝土结构试验；
4还可以针对其他行业工件受压、受弯等形式试验。
二、产品简介

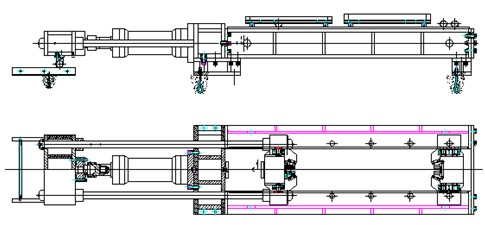

微机控制卧式拉力试验机采用油缸前置式、双柱结构，机架刚度强度高，变形小，满足与钢绞线、锚链、导轨、输送带、电线电缆，等成品力学检测要求，试验空间24级可调，方便不同长度的试验需求。采用WB公司自主研发并专有多通道闭环协调加载电液伺服控制系统，微机控制协调多级液压加载、连续加荷平稳、多级试验力保持、能自动连续平稳加载、自动保载、自动采集并储存数据、储存、绘制曲线，自动打印试验报告，计算机适时控制试验进程、显示试验力及试验曲线、操作简单可靠，便于操作。
最大试验力 | 600kN（60T） |
试验力测量范围 | 2%-100%F.S |
试验力测量精度 | 试验力示值的±0.5% |
油缸空载最大位移速度 | 0-200mm/min |
油缸最大行程 | 1500mm |
夹紧方式 | 插销式 |
位移测量精度 | ±0.5%Fs |
变形测量分度值（mm） | 0.001(垂向变形)， 0.001(径向变形) |
变形测量 | 数字位移传感器测量试样变形 |
变形测量范围 | 0～1500mm （根据用户需求扩展项目） |
试验调整空间 | 0～15000mm |
试验最大宽度 | 500mm |
设备总功率 | 4KW |
满足 | 15m（可扩展） |
等速试验力控制范围 | 0.5kN/s～25kN/s（控制精度1%） |
等速位移控制范围 | 0.5 mm /min～200 mm /min |
控制方式和数据处理 | 计算机伺服控制系统及数据（试验力、位移）图形采集处理等 |
测力方式 | 采用高精度负荷传感器测力 |
| 采用低阻尼组合式密封元件，试验力保持稳定可靠 |
控制方式 | 液压加载，电液伺服闭环控制，高精度油压传感器测量，屏幕显示 |
二、试验机应在下列条件下正常工作；
在室温10℃～35℃范围内；
相对湿度应不大于80%；
电源电压380V波动应不超过额定电压的±10%；
电源频率50Hz，三相五线制；
工作环境应无冲击、无振动；
无明显电磁场干扰，周围无腐蚀性介质；
在稳固的基础上水平安装，其水平度不应大于0.2/1000。
