GW-50B型钢筋弯曲试验机是对钢筋进行平面正、反向弯曲试验的测试设备，该设备主要技术参数和指标符合GB/T1499.2-2018（代替GB/T1499.2-2007)《钢筋混凝土用钢第2部分:热轧带肋钢筋》、GB 13014-2013《钢筋混凝土用余热处理钢筋》标准中8.3.4条款的试验要求、GB/T28900-2012《钢筋混凝土用钢材试验方法》、YB/T5126-2003《钢筋混凝土钢筋弯曲和反向弯曲试验方法》（代替GB5029-85《钢筋平面反向弯曲试验方法》）的标准要求，为钢厂和建筑单位检验螺纹钢筋反弯性能不可少的试验设备，同时适用于建筑行业现场钢筋弯曲，达到试验与施工一机两用。
GW-50B型是原GW-2/25型和GW-2/40型的替化产品，通过更换不同规格的配件一机可以替代两机用，为客户节约了资金。该设备性能齐全，质量优良并具有结构紧凑体积小，操作简单易掌握，弯曲角度数字显示直观，运行平稳噪音低，使用可靠寿命长，设计合理维修方便润滑简单等特点。该设备的限位改为机械式限位开关，使用更方便耐用，易损件的设计更加合理，易损件刃口易更换。此外设备还增加了光电开关异常控制器报警功能，避免了因接近开关采集信号出现问题系统不停机而导致设备损坏。
项目 | 技术指标 |
弯曲钢筋直径范围（三级螺纹钢筋） | Φ6-Φ55mm |
钢筋正向弯曲角度 | 0°-180°内任意设定 |
钢筋反向弯曲角度 | 0°-90° 内任意设定 |
工作盘转速 | ≤1.4r/min |
辊心距离 | 280mm |
工作盘直径 | Φ860mm |
电动机功率 | 3.0kw |
随机配备弯心套（mm）
| φ20、φ24、φ28、φ30、φ32、φ36、φ40、φ42、φ44、φ48、φ50、φ56、φ60、φ64、φ70、φ72、φ80、φ96、φ100、φ104， φ108、φ120、φ125，φ132、φ140，φ144、φ150、φ160、φ168、φ176、φ192、φ200、φ216、φ240、φ280、φ320、φ360、φ400 |
工作辊（mm） | Φ52、Φ68各一件 |
弯芯轴(mm) | Φ42、Φ56各一件 |
整机外型尺寸 | 1350×1180×1100mm |
重量 | 2000kg |
GB/T1499.2-2018钢筋双向弯曲试验机操作：
试验前，先打开电源开关，设置设定正弯、反弯角度的数值，按“设置”键和“选择”键盘选择证弯或反弯，按“<”或“>”选择光标的位数，按“+”和“-”进行数字的递加或递减，最后按“确定”键进行角度确定，按后就可以对钢筋进行弯曲试验。

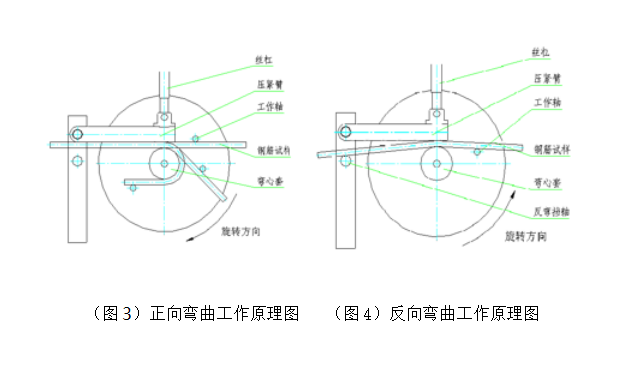

自动正弯试验：按附图3所示将工作轴和弯心套装在工作盘上，按“点动反弯”按键将工作盘反转至起始位置，放入钢筋试验，由压紧装置将试样压紧，再按“点动正弯”按键使正弯工作轴靠近并接触试样后，按“自动正弯”按键，试验机便自动做正向（顺时针）弯曲，并不断显示当前弯曲角度，当弯曲到设定角度时，试验机便自动停车。按“清零”按键盘，以备下次试验。
自动反弯试验：将正弯后的试样和反弯工作轴按附图4所示放置，由压紧装置将试样压紧，按“点动反弯”按键，使反弯工作轴靠近并接触试样，并且使试样的另一端靠近并接触反弯挡轴后，再按动“自动反弯”按键，这时试验机便能自动做反向（逆时针）弯曲，并不断显示当前反向弯曲角度，当转到设定反弯角度时，试验机便自动停机。按“清零”按键，以备下次试验。
