一、产品概述：
本机采用电机及调速系统一体化结构，驱动V带传动机构，砝码加载。电气部分包括摩擦力测量系统和转数控制、测量系统。试验力、摩擦力、速度、试验曲线及测量结果等数据均可在液晶屏上实时显示。具有过载保护和限位保护功能。
二、定速摩擦试验机基础介绍及原理：
定速摩擦试验机由三部分组成，即主机、强电控制柜、计算机测控系统。计算机测控系统包括摩擦力、转数、温度测量和主电机、电加热、风机、水阀的控制等。

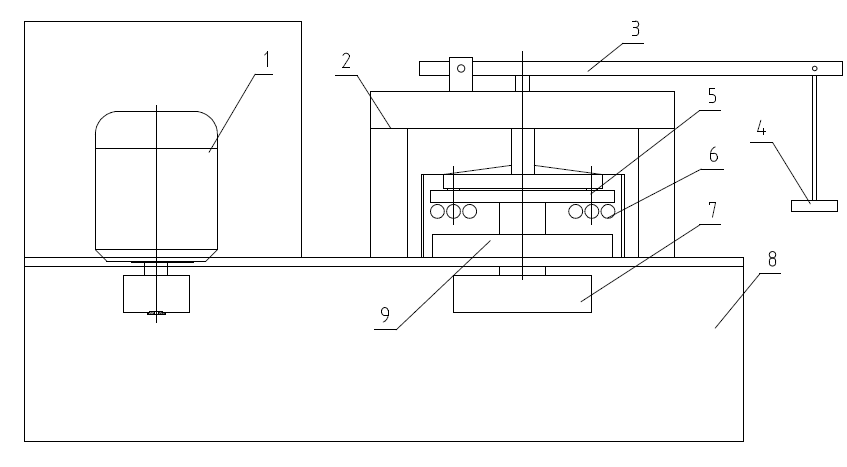

1 交流电机 2、8机架 3 杠杆 4 砝码 5 试样盘 6 加热管 7 带轮 9 冷却套
数据采集与控制采用进口和自行开发的数据测控卡，使系统具有无干扰、扩展力强、性能稳定等优点，采用可视化编程软件开发，软件的人机操作面友好，画面直观、大方、数据显示清晰明了。强电控制柜下部安装电气控制器件，上部安装有摩擦力放大器、温度变送器、转数传感器和仪表信号处理端子板。端子板上的线缆直接连到计算机，传感器信号经端子板将信号调理后送计算机。实验过程结束时，经确认，计算机即自动将试验数据写入数据库，以备日后查询调用。
三、主要用途：
1、 定速式摩擦试验机主要用于测量汽车用制动器衬片（刹车片）、汽车用离合器面片及各种工业用机械摩擦片、摩托车制动片等非金属摩擦材料的摩擦系数和磨损率。
2、完全满足以下标准的试验方法要求：GB5763－1998 汽车用制动器衬片；
GB/T5764－1998 汽车用离合器面片；GB/T11834－2000 工业机械用石棉摩擦片；
四、主机结构：
JF-II-151型机严格遵照GB 5763—98标准之规定，在保持日本HP—S型原型机基本原理和结构基础上，结合现代技术改进设计而成。
机电一体化整体结构，用户接线可用；
测力机构力流在同一平面，彻底解决机械震动问题；
重力法码式标定装置，使测量更准确；
采用304不锈钢加热冷却罩，湿水部件全部镀镍防锈处理，不锈钢镍络丝电热管；
炉前化验电炉精铸摩擦盘；
取消阻尼缸，测量精度显著提高；
由计算机测取并计算摩擦力及摩擦系数。
操作简单，可减轻操作者劳动强度，实现离机测试，自动控温，控温误差小精度高。
五、工作原理（过程）描述：
该机型基本结构和主要参数由GB5763—2008规定。交流电机经V型带传动一垂直轴，轴上端装有一圆盘，上表面为摩擦面。试件装夹在加载臂上，杠杆经垂直轴向下加载，载荷大小由砝码决定，计算机控制完成全过程试验。
六、工作条件：
1．在室温10℃-35℃范围内，相对湿度不大于80%；
2．在稳固的基础或工作台上，正确安装；
3．在无震动的环境中；
4．周围无腐蚀性介质；
5．电源电压的波动范围不应超过额定电压的±10%；
6．试验机电源应有可靠接地；频率的波动不应超过额定频率的2%；
计算机采集 | 由公司自主研发，采用电脑显示数据并打印 |
温度 | 温度测控范围0～350℃，测量精度1℃，测量误差5℃ |
摩擦力 | 测量范围0～2000N，测量精度1.0N，测量误差10.0N |
摩盘转数 | 480~ 500r/min, 测量精度1转， 测量误差1转 |
功率 | 主机7.5kw, 加热管4.5kw, 风机120w, 总功率：12.12kw |
摩擦盘 | 材质为灰铸铁HT-250, 布氏硬度180~220HB， 珠光体组织 |
试样 | 面积25mm×25mm， 厚度5~7mm,2个 |
摩擦半径 | R=150mm |
正压力 | 0.49Mpa, 0.98Mpa |
加载砝码 | 1.25kg1件 2.5kg3件 |
外型尺寸 | 主机1400×1000×1400 |
控制柜 | 800×600×850 |
重量 | 约950kg |
主控 | 传感元件：测力传感器—量程0～200Kg、0.05级、非线性误差0.05%F.S；热电偶（pt100）—0～400℃、E分度;接近开关—E4-D5NK. |
设备测试工位 | |||||
试验工位 |
| [ # ] |
| 2 | |
试件类型 |
| [ - ] |
| 25*25mm（厚度5~7mm）样块 | |
试验类型 |
| [ - ] |
| 拖磨试验 | |
试验方向 |
| [ - ] |
| 正转 | |
力矩测量量程 |
| [Nm] |
| 1500 | |
额定拖磨力矩 |
| [Nm] |
| 500 （工况条件转速411r/min） | |
试验转速 |
| [r/min] |
| 490 | |
试验压力 |
| [N] |
| 278~1225 | |
测温范围 |
| [°C] |
| 0-500 | |
冷却功率 |
| [KW] |
| 0.25 | |
冷却风风量 |
| [m3/min] |
| 9.5 | |
水泵功率 |
| [KW] |
| 0.12 | |
水泵流量 |
| [L/min] |
| 50 | |
加热功率 |
| [KW] |
| 4.5 | |
制动试验尺寸范围 |
| [mm] |
| 25*25 | |
精度 | |||||
摩擦力测量精度 | 0.5%FS | ||||
温度控制精度 | 0.5%FS | ||||
转速测量精度 | 0.5%FS | ||||
试验执行标准 |
|
|
|
| |
1 |
|
|
| JIS—D4411 | |
2 |
|
|
| GB 5763-98 | |
3 |
|
|
| GB 5764--98 | |
4 |
|
|
| GB11834-2000 | |
5 |
|
|
| QC/Y227.1-97 | |
