一、项目简介：
该试验机采用滑动摩擦的形式，在规定的试验条件下用来评定工程塑料、粉末冶金、合金轴承材料等的使用性能，测定其耐磨特性，可在改变负荷速度、时间、摩擦配偶材料、表面粗糙度、硬度等各种参数情况下进行试验。可用于测量材料磨损量以及磨损过程中的电化学特性。该摩擦磨损试验机主要用于评价硬质合金在磨粒磨损条件下的耐磨性能。
二、试验机工作条件：
试验机在下列条件下正常工作:
a)在室温１０℃-３５℃的范围内；
b)相对湿度不大于80％的环境中；
c)周围无震动，无腐蚀性介质和无强电磁干扰的环境中；
d)电源电压的波动范围应不超过额定电压的±10％,频率的波动不应超过额定频率的2%；
e)在稳固的基础上正确安装,水平度为0.2/1000。
试验主轴数量 | 1个 |
单轴最大试验力 | 5 kg |
试验力范围 | 1-5 kg |
试验力加荷方式 | 砝码加载 |
试验力示值精度 | ±1% |
主轴转速范围 | 0.1r/min-50r/min（无级可调） |
主轴转速精度 | ±0.05r/min |
试验转数 | 1～9999999设定 |
条件控制方式 | 时间、转数 |
标准试样 | 块试样：30Х15Х25mm前方尖角45度 盘试样：Ф360（理论摩擦直径）Х20mm |
轨道材料 | 正火20＃钢 |
轨道配备数量 | 3个 |
试验附件 | 参照用户提供标准 |
输入电压 | 交流380V±10% |
输入功率 | 13.5kW |
四、结构特征和工作原理
1.主要结构及组成
<!--[if !supportLists]--> <!--[endif]-->本机由两部分组成分别为主机、电控系统。如图所示
结构框图
主机为卧式结构，由基座、主轴系统、不锈钢试验腔、和减速变频驱动电机等组成。整个结构在设计过程中考虑了在细沙污染环境中的抗干扰结构。
<!--[if !supportLists]--> <!--[endif]-->控制柜由控制柜、控制面板、强电控制电路及测控系统组成，控制面板上有开关控制按扭、变频器控制显示面板、时间、转速、转数、载荷；柜内置有强电控制电路、测控电路和数据传输电路。
2.工作原理及功能要求

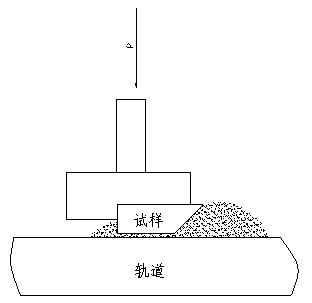

试验机主轴由减速变频电机驱动主轴及试样；（使用减速变频电机可以实现小功率输出大扭矩）；加载荷由砝码实现，做到载荷稳定。
<!--[if !supportLists]--> <!--[endif]-->试验机主轴控制可以通过以下几种方式：手动控制、时间控制、转数（周期）控制。具有时间、转数报警自动停车功能。测量参数除标准要求以外，另增加电化学装置可以实现电化学测量。
五、 技术情报和资料的保密：
5.1 本技术方案属于我公司技术资料，用户应对我方提供的技术情报和资料承担保密义务，不论本方案是否采用，本条款长期有效；
5.2 我方对用户提供的技术情报和资料亦应承担保密义务。
六、售后服务：
试验机质量三包，质保期自验收合格起一年，终生维护，一年内全免费服务，新机免费上门安装调试，免费培训操作人员。
1.所提供试验设备均符合现行国标或行业标准，保证试验设备的技术先进性，可靠性。
2.试验机质量保证期一年，实行三包承诺，终生维护。
3.所需零部件及配件常年供应。
4.产品常年技术支持，产品维修保养24小时内提供解决方案，如需现场解决48小时内到达。
5.软件终生免费升级。
