一、设备用途简介
该设备可用来评定无油衬套、塑料轴承、合金轴承、表面薄层或层状复合材料等材料摩擦磨损性能的评定以及各类滑动轴承PV值的测定，能满足石油化工、机械、能源、冶金、航天等摩擦学研究的各行业用户开发、检测各种中高档系列滑动轴承以及新兴材料开发、新工艺研究等摩擦磨损测试。可根据设备测试参数合理性选定滑动轴承的配合间隙、润滑介质、摩擦配偶材料、表面粗糙度、硬度等。
设备主要采用滑动摩擦的形式，在干摩擦、滴油润滑、滴水润滑以及改变负荷、摆动角度、摆动频率、试验温度、时间、摩擦配偶轴尺寸及材料、表面粗糙度、硬度等参数条件下进行试验。试样尺寸可多元化安装，驱动加载方式采用液压伺服驱动，通过工业计算机控制电液系统，试验数据在电脑软件中实时显示，并可绘制相应的数据曲线，对试样状态进行分析，试验完成后可打印数据曲线与报表，方便试验后的分析以及数据的保存。
二、结构特征原理

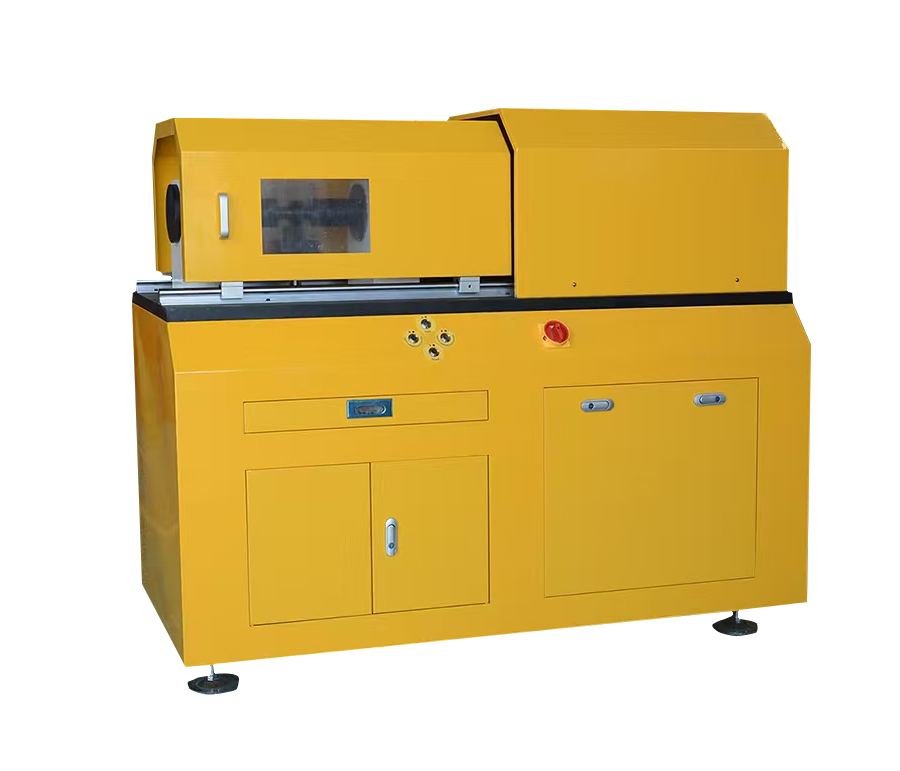

该设备采用卧式安装结构，主要由工作台架、液压加载装置、驱动系统、试样摩擦副、冷却装置、加温装置、滴油装置、测量装置、防护装置、计算机控制单元及附件工具组成。

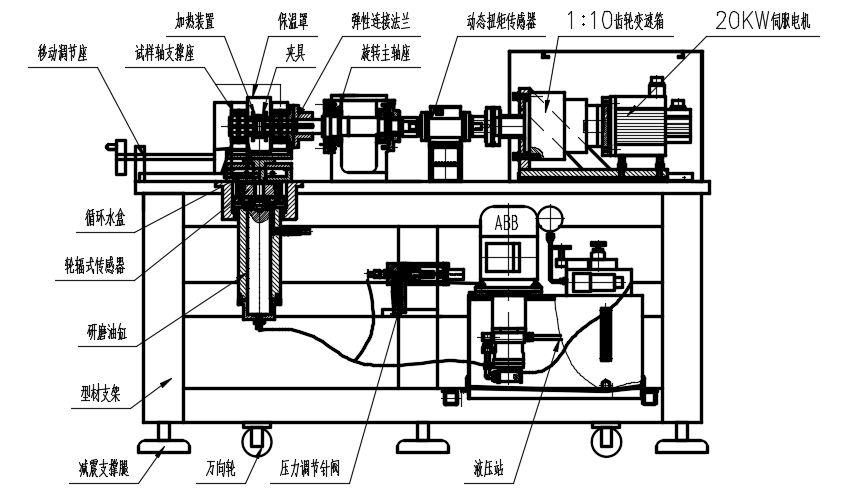

参考示意图：
序号 | 项目名称 | 技术指标 |
1 | 电机功率 | 5Kw |
2 | 电机转速 | 额定转速在±45°，0.5m/s的线速度 |
3 | 试验力加载范围 | 2000N～200000N |
4 | 加载误差 | ±1% |
4 | 扭矩传感器测量精度 | ±0.5% |
6 | 磨损量测量精度 | 0.001mm |
7 | 主轴摆动角度范围 | ±5～45°可调 |
9 | 试验时间控制范围 | 1～99999s/min/h |
10 | 试验转数显示与控制范围 | 99999999 |
11 | 停机控制方式 | 手动/自动（时间、磨损量、扭矩等） |
12 | 整机功率 | ≤7.5Kw |
设备使用环境
1.室温-10℃～40℃范围内；
2.相对湿度使用范围;20～90%（相对湿度）；
3.在稳固的基础上正确安装；
4.周围无振动、无腐蚀性介质和无强电磁场干扰的清洁的环境中；
5.电源电压的波动范围不应超过额定电压的10%。
主要配置清单
序号 | 名称 | 型号 | 数量 | 品牌 |
1 | 伺服电机 | 5KW | 1套 | 汇川技术 |
2 | 变速箱 | 1∶40 | 1 | 自主 |
3 | 液压站电机 | 1.5KW | 1 | ABB |
4 | 液压原件 |
| 1套 | 油研 |
5 | 轮辐式压力传感器 | 200KN | 1 | 美国世铨 |
6 | 动态扭矩传感器 | 500N.m | 1 | 大洋 |
7 | 位移传感器 | KS115T | 1 | KAS |
8 | 电脑主机 | 可无线 | 1 | 华硕 |
9 | 电脑显示器 | 21” | 1 | 华硕 |
10 | 温度传感器 | 0-260℃ | 2 | 世奥 |
11 | 电器元件 |
| 1套 | 施耐德 |
12 | 控制板卡 |
| 1 | LNG698X |
13 | 控制软件 |
| 1 | 力领 |
14 | 主机加工件 |
| 1套 | 力领 |
我们的优势
1.设备整机为智能操作，使用者只需在计算机界面上设定好运行所需的频率、角度、试验力、试验时间等所需参数，一键启动设备就可自动实时采集试验数据并可绘制相应的试验曲线，可任意存储、调阅、打印输出试验数据或曲线。
2.设备还可以设定保护参数，如温度、时间、扭矩等要求，无论哪个参数先到达设定值，设备会自动停机，对设备和试验数据都起到了良好的保护作用。
3.电器元件等配件都采用进口原器件，稳定性好，使用寿命长。
4.控制部分采用一体化的结构设计，将嵌入式工业控制计算机、组态软件、采集模块、执行器组合在一个框架内，完成对整个试验过程的控制，所有的试验操作都能在计算机主界面中进行，具有组态控制方式灵活、调速范围大、自动化程度高、使用调整方便等特点。
5.公司有专业的设计团队，可根据客户要求定制改造设备，如高频、高载、高温等使用要求都可定制。
售后服务承诺
1.本设备验收合格后，质保期一年，部分配件终身免费。
2.设备的操作实时免费培训。
3.根据客户要求免费提供专业的技术指导和咨询服务。
4.每一台设备都有工作人员进行跟踪，解决客户的使用问题。公司存有档案，到期提醒客户设备的保养维护。
5.公司承诺在接到客户维修电话后1小时内快速响应，如需现场维修，24小时内到达现场维修，尽最大可能满足客户的使用要求。
